Что такое лифтовое оборудование и что в него входит

Лифтовое оборудование — это не только кабина или механизм в шахте, а комплекс узлов, обеспечивающих движение подъемной системы, работу дверей, управление и безопасность пассажиров. В его состав входят механические элементы, привод, электроника, защитные устройства, а также компоненты, необходимые для монтажа и дальнейшей эксплуатации.

О том, что конкретно включает лифтовое оборудование, как функционируют его основные элементы и от чего зависит надежность системы, расскажет исполнительный директор ООО «1-я Лифтовая компания» Восковец Алеся Вячеславовна.

Почему лифтовое оборудование рассматривают как единую систему

При проектировании, монтаже и эксплуатации важно учитывать не отдельные элементы, а их совместимость по нагрузке, управлению и безопасности. Подъемная система работает стабильно только в том случае, если механические узлы, автоматика, привод и устройства защиты согласованы между собой по техническим параметрам.

Поэтому при подборе оборудования оценивают не только характеристики кабины или привода, но и их связь с системой управления, дверной автоматикой, нагрузкой на шахту и режимом эксплуатации объекта. Например, параметры привода напрямую связаны с массой кабины и противовеса, а работа дверей — с настройкой автоматики, датчиков и контроллера.

Такой подход позволяет заранее исключить технические несоответствия, снизить риск сбоев и обеспечить стабильную работу оборудования в составе единого инженерного комплекса.

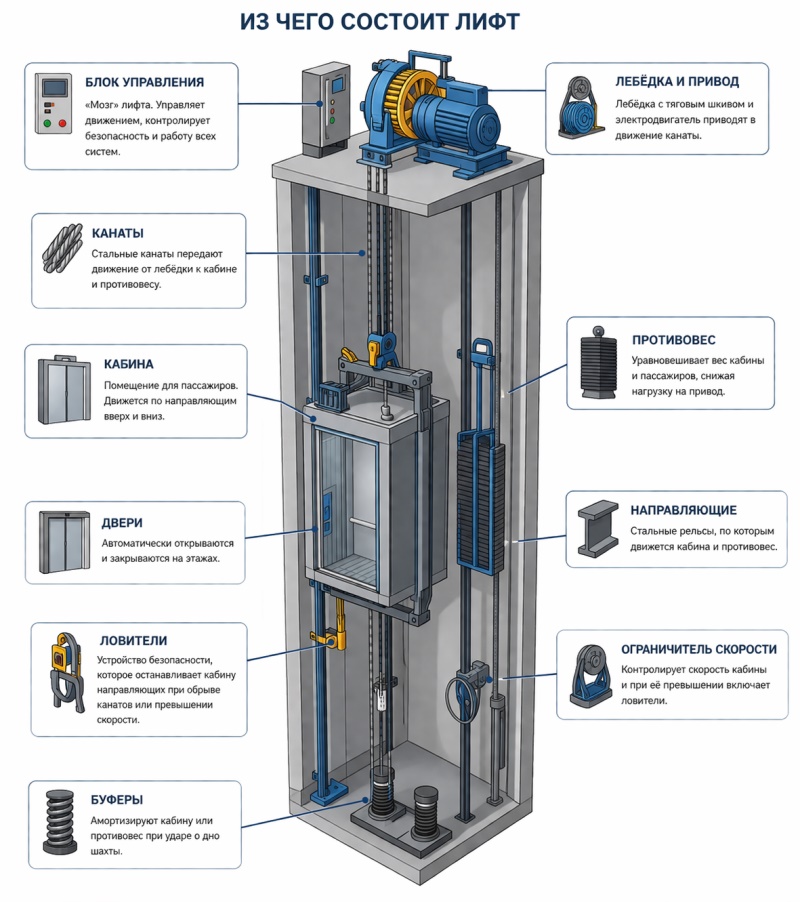

Из чего состоит лифт: основные элементы без сложных терминов

Чтобы понять, как работает лифт, достаточно рассмотреть его основные узлы и их функции. Ниже приведена упрощенная структура, которая используется в большинстве современных моделей.

Элемент	За что отвечает
Кабина	Перевозит пассажиров или груз
Противовес	Уравновешивает кабину и снижает нагрузку на привод
Подвеска и канаты	Передают усилие от привода к кабине
Лебедка или привод	Обеспечивает движение вверх и вниз
Направляющие и башмаки	Удерживают кабину в заданной траектории
Двери кабины и шахты	Обеспечивают вход и выход
Автоматика дверей	Управляет открытием и закрытием
Контроллер и электроника	Координируют работу всех систем
Ограничитель скорости и ловители	Обеспечивают безопасность при авариях
Буферы, датчики, связь	Дополняют защитные функции

На практике все узлы можно условно разделить на три группы: одна отвечает за движение, вторая — за управление, третья — за безопасность. Такая структура определяет надежность, плавность хода и безопасность в ежедневной эксплуатации.

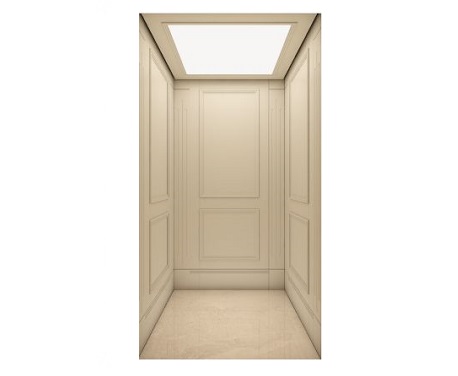

Кабина: ключевой элемент комфорта и эксплуатации

Это видимая часть лифта, с которой напрямую взаимодействует пользователь. Внутри располагаются панель управления, освещение, табло, поручни, система связи и элементы отделки.

С инженерной точки зрения кабина должна соответствовать расчетной грузоподъемности, габаритам шахты и условиям эксплуатации. Ее размеры подбираются с учетом количества пользователей, характера объекта и сценариев использования.

Например, в жилых домах важно обеспечить достаточное пространство для одновременного перемещения нескольких человек, а также возможность удобного входа с детской коляской или крупными предметами. В ряде случаев применяются проходные кабины, которые позволяют организовать сквозное движение и повышают доступность помещений.

Ошибка на этапе выбора габаритов приводит к проблемам в эксплуатации: ограничению пространства, неудобству при использовании и несоответствию общей архитектуре здания.

Противовес: зачем он нужен и почему без него лифт работал бы хуже

Противовес нужен для уравновешивания кабины. Он снижает нагрузку на привод, помогает системе работать плавнее и уменьшает энергозатраты. В классической схеме связка кабины, канатов, привода и противовеса обеспечивает стабильное и уравновешенное движение по шахте. Без противовеса мотору пришлось бы постоянно поднимать всю массу без компенсации, что сделало бы систему менее экономичной и более нагруженной.

Подвеска, канаты и направляющие: почему лифт движется ровно

Подвеска — это узел, через который грузонесущий модуль соединяется с приводом и противовесом. В канатных лифтах используются подъемные канаты, а сама конструкция перемещается по направляющим. Направляющие и башмаки удерживают ее в заданной траектории, чтобы исключить боковые смещения и сохранить плавность движения. Внешне эта часть механизма почти незаметна, но от нее зависят устойчивость, точность остановки и общий комфорт поездки.

Лебедка и привод: сердце подъемной системы

Привод — это узел, который обеспечивает движение кабины. В классической конструкции лебедка включает электродвигатель, редуктор или безредукторный механизм и тяговый шкив, через который усилие передается канатам.

В современных лифтах применяются два основных типа привода:

• электрический — наиболее распространенное решение, обеспечивает стабильную скорость движения, точную остановку кабины и подходит для зданий с разной этажностью;
• гидравлический — чаще используется в зданиях небольшой этажности, отличается плавным ходом и позволяет упростить требования к размещению оборудования.

Выбор типа привода всегда зависит от параметров объекта — этажности, высоты подъема, интенсивности эксплуатации и особенностей шахты. Универсального решения здесь нет — корректный подбор выполняется под конкретный проект.

Автоматика дверей: один из самых нагруженных узлов

При выборе подъемного оборудования основное внимание часто уделяется кабине и типу привода, однако в процессе эксплуатации одним из наиболее чувствительных элементов становится автоматика створок.

Этот узел отвечает за:

• открытие и закрытие дверей;
• синхронизацию створок кабины и шахты;
• работу привода дверей;
• взаимодействие с датчиками безопасности;
• блокировку движения лифта при незакрытых дверях.

На практике именно дверная система испытывает наибольшую нагрузку, так как работает при каждом цикле использования лифта. Даже при исправном приводе и электронике ошибки в настройке или износ элементов дверной автоматики быстро проявляются в эксплуатации.

Типичные признаки проблем:

• неполное или замедленное закрытие створок;
• рывки при открытии;
• задержки срабатывания;
• некорректная реакция на препятствия.

Поэтому при подборе важно учитывать качество дверной автоматики, а при монтаже — выполнять точную настройку и регулировку всех элементов.

Контроллер, электроника и система управления: «мозг» лифта

Контроллер — это центральный элемент системы управления, который координирует работу всех узлов лифта. Он получает сигналы от кнопок, датчиков, дверей, привода и устройств безопасности, после чего формирует команды для движения кабины.

Через управление определяется:

• на какой этаж необходимо двигаться;
• когда открывать и закрывать двери;
• как реагировать на перегрузку;
• как работать при сбоях или отключении питания.

Фактически контроллер объединяет механику и электронику в единую систему.

Какие устройства отвечают за безопасность

Безопасность подъемной системы обеспечивается не одним элементом, а комплексом защитных устройств.

В базовый набор входят:

• ограничитель скорости;
• овители, фиксирующие кабину при внештатной ситуации;
• комплекс контроля положения дверей;
• аварийная связь с диспетчерской службой;
• датчики перегрузки;
• системы плавного пуска и точной остановки;
• диспетчерский контроль.

Все эти элементы являются обязательной частью конструкции и соответствуют действующим требованиям технических регламентов и стандартов безопасности.

Отдельно стоит учитывать ситуации при отключении электроэнергии. Современные подъемные установки могут оснащаться источником бесперебойного питания, благодаря которому кабина автоматически доезжает до ближайшего этажа и открывает двери.

Такая функция важна не только с точки зрения удобства, но и как часть общей системы защиты, поскольку позволяет избежать блокировки пассажиров внутри при аварийном отключении питания.

Что еще входит в лифтовое оборудование, кроме основных узлов

В реальных проектах лифтовое оборудование включает не только основные механизмы, но и ряд вспомогательных систем, без которых невозможна корректная работа, управление и безопасность.

С инженерной точки зрения все компоненты можно разделить на несколько групп.

Конструктивные элементы:

• двери шахты;
• направляющие;
• крепежные и монтажные элементы;
• буферы.

Эти элементы обеспечивают устойчивость конструкции и корректное движение кабины в шахте.

Электротехническое оборудование:

• кабельные линии;
• станции управления и распределения;
• частотные преобразователи;
• датчики и исполнительные устройства.

Они отвечают за передачу сигналов, управление приводом и синхронизацию всех процессов.

Управление и интерфейсы:

• кнопочные посты;
• вызывные панели;
• табло и индикаторы;
• системы диспетчерского контроля.

Именно через эти элементы пользователь взаимодействует с оборудованием, а диспетчер получает информацию о его состоянии.

Безопасность и контроль:

• фотодатчики;
• системы контроля доступа;
• устройства диагностики;
• дополнительные системы мониторинга, включая видеонаблюдение (при необходимости).

Эта группа отвечает за предотвращение аварийных ситуаций и контроль работы лифта.

Сервисные и эксплуатационные компоненты:

• запасные части;
• элементы для технического обслуживания;
• диагностическое оборудование.

Они обеспечивают возможность оперативного ремонта и поддержания оборудования в рабочем состоянии.

ООО «1-я Лифтовая компания» при работе с объектами учитывает весь состав оборудования, а не только базовые узлы. Это позволяет на этапе подбора и монтажа предусмотреть все технические нюансы и обеспечить стабильную эксплуатацию без скрытых проблем в дальнейшем.

Что сильнее всего влияет на надежность оборудования

На практике надежность подъемной системы зависит не только от марки и технических характеристик. Не менее важны точность замеров, корректный подбор узлов, качество монтажа, пусконаладки и последующего обслуживания.

Именно на этих этапах во многом определяется дальнейшая стабильность работы подъемного комплекса. Даже качественное оснащение может работать с перебоями, если при установке допущены ошибки или отдельные элементы настроены некорректно. И наоборот, грамотно смонтированная и правильно отрегулированная система показывает более надежную эксплуатацию и требует меньше внеплановых вмешательств.

Поэтому при выборе важно оценивать не только модель и ее характеристики, но и опыт специалистов, которые будут вести проект: выполнять замеры, согласовывать технические решения, организовывать поставку, проводить монтаж, наладку и дальнейшее обслуживание.

Как выполняется монтаж лифтового оборудования

Обычно процесс включает несколько последовательных этапов:

1. Заказчик передает основные характеристики шахты или проект здания.
2. Специалисты рассчитывают стоимость, логистику и сопутствующие технические условия.
3. После согласования договора выполняется выезд на объект и фактические замеры.
4. На основании полученных данных завод-изготовитель подготавливает рабочий чертеж.
5. Чертеж проверяется и согласовывается перед запуском оборудования в производство.
6. После изготовления лифт доставляется в регион, при необходимости размещается на складе до начала работ, а затем подается на объект.
7. Выполняются монтаж и пусконаладка.
8. После завершения работ оборудование предъявляется инженерному центру, оформляется паспорт, проводится декларирование и подключается система диспетчерского контроля.

Такая последовательность позволяет исключить ошибки на этапе установки, заранее учесть особенности объекта и обеспечить корректную работу всех узлов после ввода в эксплуатацию.

Почему состав лифтового оборудования зависит от объекта

Перечень лифтового оборудования зависит не только от типа конструкции, но и от назначения объекта:

• Для жилых домов особенно важны комфорт, точность остановки и надежная автоматика дверей.
• Для медицинских учреждений значение имеют габариты кабины, режимы приоритетного вызова и возможность перевозки пациентов.
• На коммерческих объектах выше нагрузка на дверную группу, управление и отделочные материалы.

Поэтому перечень элементов и набор дополнительных функций всегда подбираются с учетом назначения здания, расчетной нагрузки и условий эксплуатации.

Если вам необходимо подобрать пассажирский лифт, оценить параметры шахты и понять, какое решение оптимально подойдет для конкретного объекта, обратитесь в ООО «1-я Лифтовая компания» в Калининграде. Специалисты компании сопровождают проект на всех этапах:

• проводят консультацию;
• делают замеры;
• помогают с проектированием;
• одбирают оборудование;
• выполняют монтаж;
• обеспечивают дальнейшее техническое обслуживание.

Такой комплексный подход позволяет избежать ошибок при реализации проекта, корректно интегрировать подъемную систему в здание и обеспечить ее надежную работу в эксплуатации.

Вопрос-ответ

Чем лифт отличается от лифтового оборудования?

Лифт — это готовый подъемный механизм, работающий как единое целое. Лифтовое оборудование — это набор узлов, механизмов, электроники и защитных элементов, из которых формируется подъемный комплекс.

Что обязательно входит в состав пассажирского лифта?

Минимальный набор включает кабину, двери, привод, подвеску, направляющие, блок управления и устройства безопасности. Без любого из этих элементов оборудование не сможет работать полноценно.

Что чаще всего выходит из строя в эксплуатации?

На практике самыми чувствительными узлами часто оказываются дверная автоматика, фотодатчики, электронные компоненты и элементы управления.

Если отключат свет, пассажиры останутся в кабине?

Не обязательно. Современные лифты могут комплектоваться UPS. В этом случае кабина доезжает до ближайшей остановки и открывает двери. Возможность такой функции лучше уточнять на этапе подбора оборудования.

Что важнее: бренд лифта или качество монтажа?

Для стабильной работы важны оба фактора, но на практике неправильный монтаж и слабая наладка могут испортить впечатление даже от дорогой системы. Именно поэтому выбор подрядчика не менее важен, чем выбор модели.

Материал статьи подготовила

Восковец Алеся Вячеславовна
